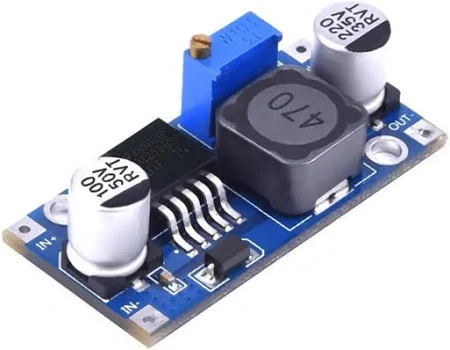

Modulo LM2596 Regular de Voltaje

$40,00

Descripción

El convertidor de voltaje DC-DC Step-Down 3A LM2596 tiene como función entregar un voltaje de salida constante inferior al voltaje de entrada frente a variaciones del voltaje de entrada o de carga. Soporta corrientes de salida de hasta 3A, voltaje de entrada entre 4.5V a 40V y voltaje de salida entre 1.23V a 37V. El voltaje de salida se selecciona mediante un potenciómetro multivuelta.

Datos Técnicos

  • Tipo: Regulador de voltaje Step Down
  • Serie: LM2596
  • Pines: 4 (IN-, IN+, OUT- y OUT+)
  • Longitud: 43 mm
  • Ancho: 21 mm
  • Altura: 14 mm
  • Voltaje de entrada: 4 a 35 V (INPUT)
  • Voltaje de salida: 1.23 a 30 V (Regulable por trimmer)
  • Corriente de Salida: máx. 3A, 2.5A recomendado (usar disipador para corrientes mayores a 2A)
  • Potencia de salida: 25 W
  • Eficiencia de conversión: 92%
  • Frecuencia de Trabajo: 150KHz
  • Ripple en la salida: 30mV (máx.) 20M bandwidth
  • Corto circuito – Protección : Si (hasta 5A)
  • Protección limitadora de corriente: Si
  • Protección frente a inversión de polaridad: No
  • Temperatura de Funcionamiento: -45°C a +85°C
