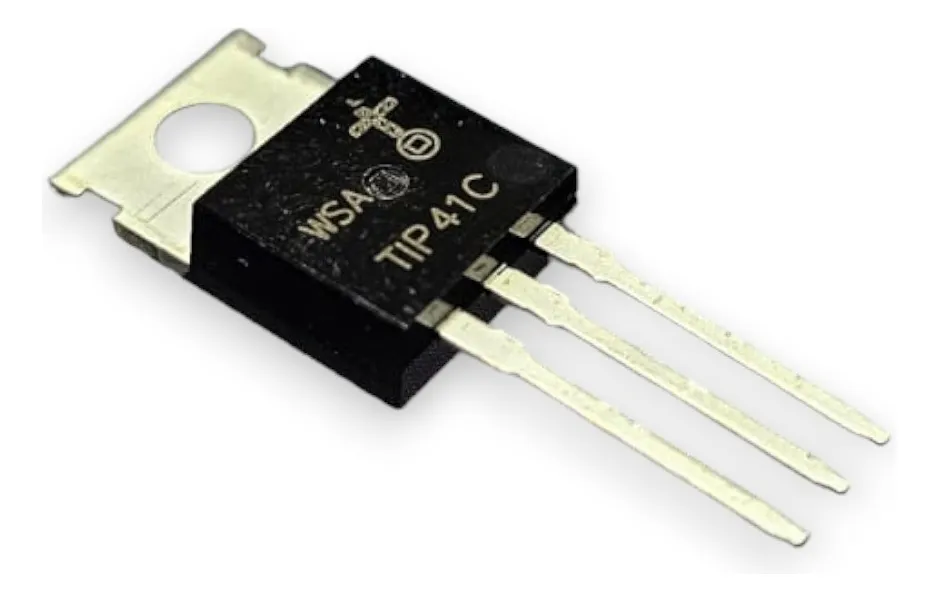

Transistor Tip41C

INFORMACIÓN
El Transistor BJT de uso general disponible en  TIP41C NPN y TIP42C PNP con encapsulado de plástico TO-220.

Los Transistores BJT TIP41C NPN / TIP42C PNP son de tipo bipolar de propósito general son de muy alto desempeño, algunas de sus aplicaciones mas comunes son: audio, procesamiento de señal, administración de potencia, dispositivos portátiles, electrónica de consumo y conmutación rápida.

Contamos con más transistores que pueden interesarte los podrás consultar Aquí.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Transistor  TIP41C
• Tipo de Transistor: NPN
• Serie: TIP41C
  Encapsulado: TO-220-3
• Número de Pines: 3
• Dimensiones : 28.9 mm x 10 mm x 4.4 mm
• Peso: 2g
• Corriente:
• Colector de CC: 6 A (máxima)
• Base: 2 A
• Voltaje:
• Colector-Emisor (VCEO): 100 V
•  Emisor-Base(VEBO ): + 5 V
•  Colector-Base (VCBO ): 100 V
• Saturación del colector-emisor: 1.5 V
• Disipación de la potencia:  65 W
• Ganancia de corriente continua (hFE) : 15hFE
• Frecuencia mínima de Funcionamiento: 3 MHz
• Temperatura de Funcionamiento : -65 °C a +150 º C
• Transistor  TIP42C
• Transistor: PNP
• Serie: TIP42C
• Encapsulado TO-220
• Número de pines: 3
• Dimensiones : 28.9 mm x 10 mm x 4.4 mm
• Peso: 2g
• Corriente:
• Colector: -6 A (máxima)
• Base: -2 A
• Voltaje
• Colector-emisor VCEO :  100V
• Colector- base VCBO:  100V
• Emisor- Voltaje base VEBO: – 5 V
• Saturación colector-emisor: -1.5 V
• Pd – Disipación de energía (Tc=25°C): 65 W
• Ganancia de corriente continua (hFE): 75
• Producto de ganancia de ancho de banda fT: 3 MHz
• Temperatura de Funcionamiento : -65 °C a +150 º C
