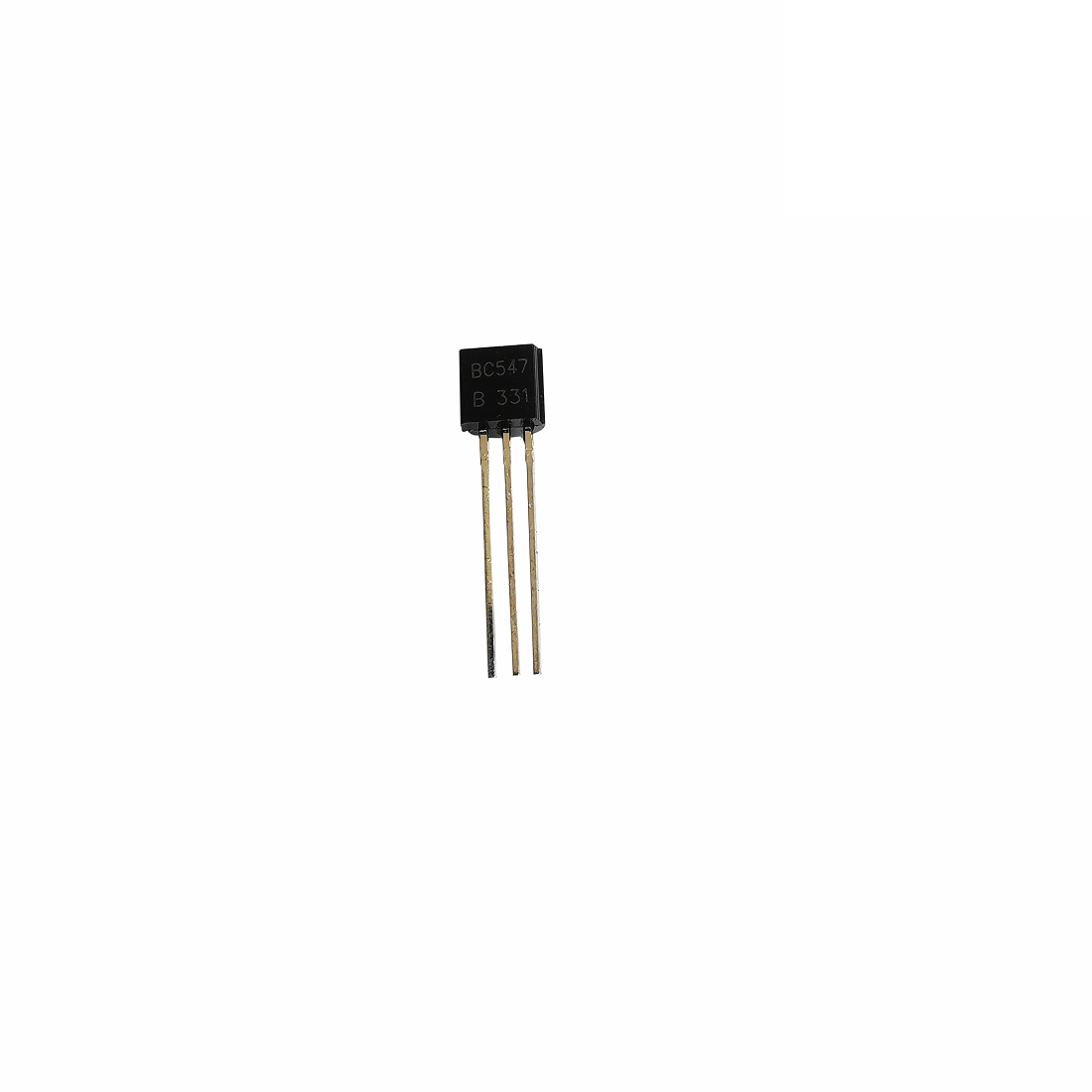

Transistor BC547

INFORMACIÓN
El BC547B NPN es un dispositivo electrónico de estado solido de unión bipolar BJT por sus siglas en inglés (Bipolar Junction Transistor) que utiliza las propiedades del silicio para amplificar señales de voltaje o corriente. Este transistor es de tipo «NPN», formado por dos capas de material tipo «N», separadas por otra de tipo «P». El BC547B NPN esta protegido por un encapsulado de plástico color negro conocido como TO-92 y cuenta con 3 pines que son base, colector y emisor, donde el emisor se encarga de emitir o inyectar electrones, la base permite transferir o pasar los electrones y el colector se encarga de colectar electrones.

Este transistor es de propósito general, es de bajo costo, practico para conectarlo a un protoboard o soldarlo a cualquier PCB y suficientemente robusto para ser usado en experimentos electrónicos. Lo puedes aplicar en tus proyectos como interruptor electrónico, amplificador de señales o como conmutador de baja potencia, por ejemplo lo puedes usar para controlar un motor, accionar un revelador y producir sonidos en una bocina.

ESPECIFICACIONES Y CARACTERÍSTICAS

• Tipo de Transistor: NPN
• Serie: BC547B
• Encapsulado: TO-92
• Pines: 3
• Voltaje máximo en las uniones:
• Emisor-base: 6V
• Colector-emisor: 45V
• Colector-Base VCBO: 50V
• Voltaje de saturación colector-emisor: 250 mV
• hfe: 330
• Corriente de colector: 100 mAdc
• Capacitancia de entrada: 10 pF
• Capacitancia de salida: 1.7 pF
• Frecuencia Máxima de Funcionamiento: 300 MHz
• Temperatura de Funcionamiento: -55 °C a 150 ºC
• Dimensiones: 18 mm x 4.19 mm x 3.45 mm
• Peso de la unidad: 0.18 g
